高頻電路板制造材料要求及制造注意事項

發布日期：2020-11-25 20:15瀏覽次數：

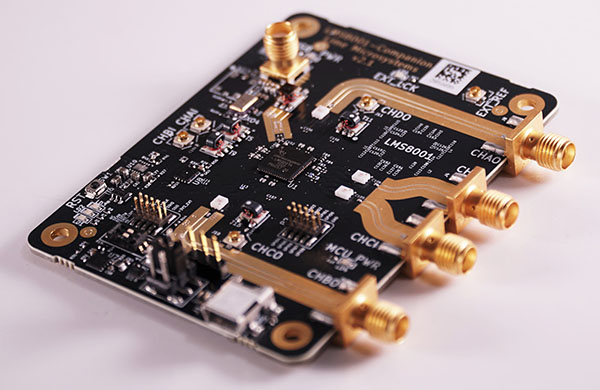

高頻電路板是指電磁頻率較高的特種電路板，用于高頻率與微波領域的PCB，是在微波基材覆銅板上利用普通印刷電路板制造方法的部分工序或者采用特殊處理方法而生產的電路板。由于其物理指標、精度以及技術參數等各項指標具有較高要求，在生產時需要嚴格注意每個生產環節的各項指標參數是否在正常范圍內。那么，高頻電路板制造材料有哪些要求及加工注意事項有哪些呢？

高頻電路板制造材料的要求有哪些呢？介電損耗（Df）必須很小，這主要影響信號傳輸?shù)馁|(zhì)量。介電損耗越小，信號損失越小。介電常數（DK）必須小且穩定。通常，信號越小，信號傳輸速率越好，與材料介電常數的平方根成反比，高介電常數很容易引起信號傳輸延遲。如果吸水率低，吸水率高會影響介電常數和介電損耗。銅箔的熱膨脹系數與銅箔的熱膨脹系數一致，因為在冷熱變化過程中不一致會導致銅箔分離。

高頻電路板加工的注意事項有哪些呢？阻抗控制要求嚴格，相對線寬控制非常嚴格，一般公差約為2％。由于特殊的板材，PTH的附著力不高，所以通常需要用等離子體處理設備對孔和表面進行粗化，以增加PTH的附著力?？足~和焊接電阻油墨。焊接前不要研磨板材，否則附著力會很差，只能使用微腐蝕溶液和其他粗化。板材大多是PTFE材料，普通銑刀成型會有很多邊緣，需要使用專用銑刀。
