PCB阻抗板指的是需要進行阻抗控制的線路板。阻抗控制,指在一高頻信號之下,某一線路層對其參考層,其信號在傳輸中產生的“阻力”須控制在額定范圍,方可保證信號在傳輸過程中不失真。有的PCB樣板廠家給客戶幾個固定的層壓結構,讓客戶按照他的層壓自己算阻抗,其實這樣是做不好PCB阻抗板的。要做好PCB阻抗板,必須做好以下最基本的三點?
1. 工程資料處理
對于PCB多層板廠家來說,客戶是不需要自己算阻抗,你只需要把需要控制阻抗的單端,差分線標出來,提出阻抗值要求,PCB廠家會根據自己工廠的參數幫您算。因為每個工廠的材料參數、線路補償和蝕刻電鍍的藥水都有差異。把阻抗交給PCB廠家調配更靠譜!而對于這一點,有些樣板廠,讓客戶調好阻抗,直接下線做,這是完全不負責任的,這樣做對于單端阻抗,個別差分阻抗可能沒問題,但對于DDR等多組阻抗來說,壓根不靠譜。
2. 線路精度誤差控制
線路精度控制不好,阻抗偏差這是很多PCB廠家最常見的問題,而要控制好線路精度,PCB廠家就必須滿足擁有好的線路曝光機和真空蝕刻機。做樣板的廠家通常沒有LDI曝光機,因為LDI曝光機非常貴。真空蝕刻機的蝕刻效率比較慢,產能比較低是快板廠家的忌諱。
2. 壓合

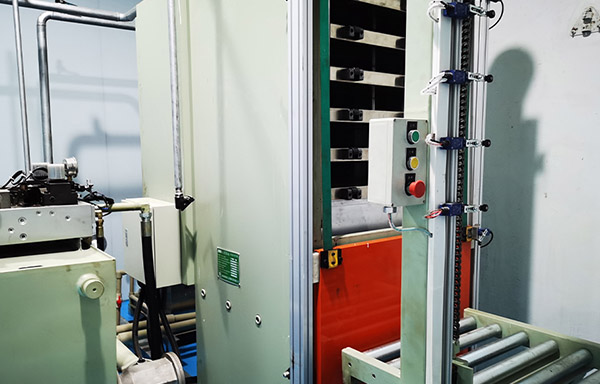

壓合對于PCB阻抗板,特別是高多層阻抗板非常關鍵,因為PP介質層在高溫壓合下會呈現出流膠狀態,這個時候,對于壓合的溫度,工藝,校準控制非常關鍵,否則成品介質層的厚度偏差則會嚴重影響阻抗值的精度,所以判定一個PCB廠家能不能做好阻抗板,要注意他們是否有自己的壓合設備。
