金屬芯PCB與FR4電路板的區別

發布日期：2020-12-20 09:01瀏覽次數：
金屬芯PCB板的傳熱速度是FR4電路板的8到9倍。這些金屬芯層壓板通過以更快的速度散熱來使發熱部件保持較低的溫度。介電材料應保持盡可能薄，以使它形成從熱源到金屬背板的最短路徑。這有助于更快的散熱。介電材料的厚度通常將在0.0762mm至0.1524mm的范圍內。那么，金屬芯PCB與FR4電路板有什么區別呢？

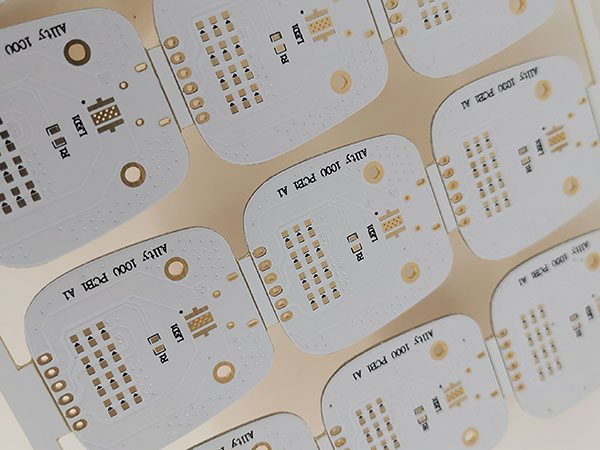

PCB鋁基板
電導率：金屬芯PCB板有更高的導熱率，典型值-1W/mK-7W/mK；FR4電路板具有低導熱率，典型值-0.3W/mK-0.4W/mK。
厚度：金屬芯PCB板厚度變化是有限的，取決于可用的背板厚度和電介質片材厚度；FR4電路板有多種厚度可供選擇。
散熱：金屬芯PCB會迅速散熱，消除熱傳遞過孔；FR4電路板傳熱率較低，涉及通孔進行熱傳遞。
鍍通孔：金屬芯PCB板PTH在1層PCB中不可用，組件是表面安裝的；FR4電路板實施PTH。
加工過程：金屬芯PCB板涉及相同的標準過程，不同的是v割過程包括用于切割金屬的金剛石涂層鋸片；FR4電路板是標準加工過程包括鉆孔，銑削，v割，沉銅。
阻焊膜：金屬芯PCB板為白色，僅應用于頂層；FR4電路板顏色有很多，例如綠色，紅色，藍色和黑色。
剛性：金屬芯PCB板能夠承受沖擊和振動，剛度是FR4或聚酰亞胺設計的2至4倍；FR4電路板與金屬芯相比剛性更低。
經濟：金屬芯PCB比FR4電路板板貴，F(xiàn)R4電路板更便宜。
