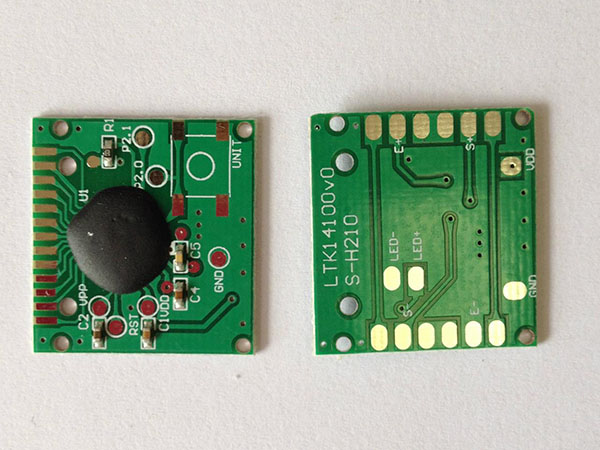

電子秤PCBA電路板功能實現主要依賴于芯片CS1231、傳感器及電路的設計。電子秤PCBA電路板方案設計電子秤正常工作時，傳感器部分供電電壓2.3V，工作電流6ma、待機電流1ua、掃描電流200ua.芯片CS1231工作溫度為-40℃~85℃，相對濕度在90%左右。工作電壓為2.4V~3.6V供電，帶3組記憶值，對于電子秤方案的功能可以完全滿足并實現。領智電路是一家專業提供電子秤PCB制作，電子秤PCB加工，電子秤PCB打樣，電子秤電路板線路板SMT貼片加工等相關服務的生產廠家。
電子秤PCBA電路板方案開發功能說明：
開機方式：自動上秤開機，自動上秤開機重量為5.0kg+0.1kg。
單位和顯示分度：支持兩個單位kg、Ib, 對應的分度值為0.1kg、0.2lb,撥動開關改變單位。
稱重范圍：3.0kg ~ 151.0kg
工作電流:正常工作時，傳感器部分供電電壓2.3V,工作電流6mA,待機電流1uA,掃描電流200uA。
校準：三點校準，分別是50kg, 100kg 和150kg。
低電提示：當電池電壓低于2.4+0.1V時，LCD顯示"Lo"后自動待機。
過載提示：當稱重值大于151.0kg時, LCD將會顯示”Err1"。
脂肪率超范圍顯示: "Err2"。
溫濕度特性：芯片工作溫度為-40°C~ 85°C相對濕度:≤90%。
工作電壓：2.4V ~ 3.6V 供電
記憶范圍：1組記憶值,記憶范圍是0.3+-0.1kg
背光：開機或稱重背光亮起，稱重穩定或無操作10S背滅
