動柵電路板的數顯卡尺包括尺身、尺框、顯示部件和定柵，與現有技術不同的是包括由動柵電路功能板和動柵傳感器板組成的新型動柵電路板，動柵電路板結構簡單，安裝方便，避免了機加工的環節，提高了電路板的整體剛性和產品的精度及合格率。容柵作為測量基準，已在卡尺測量中運用并充分顯示其優越性。容柵式測量系統具有重復性好精度高，抗干擾能力強，對環境要求不苛刻，實現數字化等優點。而且相對光柵測量系統而言，具有體積小，安裝調試方便的優越性，因此廣泛應用于國內外相關測量領域。領智電路是一家專業提供容柵動柵PCB制作，容柵動柵PCB加工，容柵動柵PCB打樣，容柵動柵電路板SMT貼片加工等相關服務的生產廠家。

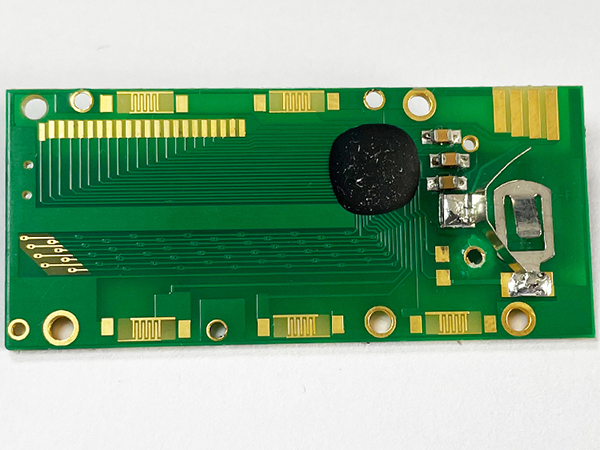

容柵動柵PCBA電路板產品參數
名稱：容柵位移傳感器
用途：直線位移測量
分辨率：0.01mm
產品精度：±0.02mm
位移長度：由配套定柵（反射柵）決定
電源：3V
電壓：18-20μA
外形尺寸：長30mm（位移方向），寬20mm，PCB板厚1.2mm，連同元件厚度＜2.5mm
容柵動柵PCBA電路板產品特點
1. 產品供電電源3-3.3V，不得超過3.6V；電源輸入需加濾波電容；
2. 外部清零可通過第2線與負極短接500MS實現；
3. 產品負極接地（金屬），否則會出現數據不穩現象；
4. 產品與反射柵之間的間隙控制在0.2mm以內為宜，反射柵可根據需要延長；
5. 產品測量范圍－999.99 ~ 999.99mm，分辨率為0.01mm；
6. 芯片數據主動發射，不被動接收；
7. 串行數據輸出為開漏輸出，前20位是數據，后4位是標志位。
