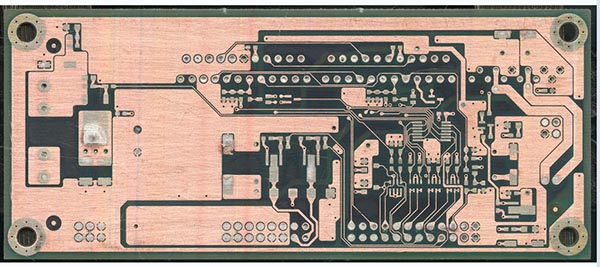

PCB抄板即是在已經有電子產品實物和電路板實物的前提下，利用反向研發技術手段對印刷電路板進行逆向解析，將原有產品的PCB文件、BOM清單文件、原理圖文件等技術文件以及PCB絲印生產文件進行1：1的還原復制。PCB板抄板尤其是多層電路板的抄板是件費時費力的工作，其中包含了大量的重復性勞動。設計人員必須有足夠的耐心和細心，否則非常容易產生錯誤。做好PCB抄板設計的關鍵在于利用合適的軟件代替人工進行重復性工作，即省時又準確。那么，PCB抄板過程中有哪些障礙因素呢?
1. 跑錫造成的PCB短路，在退膜藥水缸里操作不當引起跑錫；已退膜的板疊加在一起引起跑錫。
2. 蝕刻不凈造成的PCB短路，蝕刻藥水參數控制的好壞直接影響到蝕刻質量。
3. 可視PCB微短路，曝光機上邁拉膜劃傷造成的線路微短路；曝光盤上的玻璃劃傷造成的線路微短路。
4. 夾膜PCB短路，抗鍍膜層太薄，電鍍時因鍍層超出膜厚，形成夾膜，特別是線間距越小越容易造成夾膜短路。 板件圖形分布不均勻，孤立的幾根線路在圖形電鍍過程中，因電位高，鍍層超出膜厚，形成夾膜造成短路。
5. 看不見的PCB微短路，看不見的微短路對我司來說，是困擾最久也曾經是最難解決的問題，在測試出現問題的成品板中，50%左右是屬于此類微短路的問題，其主要原因是線間距內 存在著肉眼無法看見的金屬絲或金屬顆粒。
6. 固定位PCB短路，主要原因是菲林線路有劃傷或涂覆網版上有垃圾堵塞，涂覆的抗鍍層固定位露銅導致短路。
7. 劃傷PCB短路，涂覆濕膜后劃傷，對位時操作不當造成膜面劃傷。顯影機出口接板忙不過來造成板與板之間碰撞劃傷。電鍍時取板不當，上夾板時操作不當，手動線前處理過板時操作不當?shù)仍斐蓜潅?/span>
PCB抄板過程是一個需要很大耐心和細心的工藝活，領智電路即使是專業的PCB抄板公司，都不可能保證在PCB抄板過程中完全不出一點差錯，除了小心謹慎之外，還需要有一套可行的改善方法。就是在PCB抄板過程中一定要用掃描儀，單方向磨板和選擇優秀的轉換軟件。
