金絲鍵合PCB用ENEPIG鎳鈀金工藝詳解

發布日期：2023-05-13 11:46瀏覽次數：

鎳鈀金PCB和芯片鍵合之間存在著緊密的聯系，鎳鈀金電路板在芯片鍵合過程中起著至關重要重要的作用。在實際的生產過程中，為了確保芯片鍵合的質量和可靠性，通常會對PCB進行一系列的表面處理，如化學鍍鎳金/化學鍍鎳/鎳鈀金/ENEPIG/ENIG/等，以提高其表面質量和導電性能。同時，鎳鈀金表面處理也是芯片鍵合過程中的重要一環。

ENEPIG鎳鈀金工藝已廣泛應用于：焊接，金線鍵合，鋁線焊接和接觸電阻。作為IC封裝PCB基板的解決方案，使用ENEPIG流程有很多好處。這個過程不受“黑鎳”的影響，這是由浸金制成的鎳表面的晶界腐蝕。因鎳鈀金具有很高的引線鍵合強度，這對于集成電路半導體要求高的全自動化設備來說，鎳鈀金工藝提高了鍵合生產的效率，降低了芯片鍵合引線的不良。對于金球鍵合非常有用。鎳鈀金表面處理可以承受多次無鉛回流焊接循環，具有極高的耐用性，且有低接觸電阻能力，由于電阻更均勻，因此更容易預測電流強度。 ENEPIG鎳鈀金表面具有較長的保質期，因此不會失去光澤，抗氧化性很好。 ENEPIG化學鎳鈀金工藝加工復雜，國內有的PCB廠家工藝扼制不定，在PCB鍵合焊盤外表存在各種欠缺，例如保潔性差，外表污染、鍍層平整欠缺等，這些個欠缺對SMT燒焊工藝可以牽強湊合接納，對芯片金絲鍵合工藝是不可以接納的。

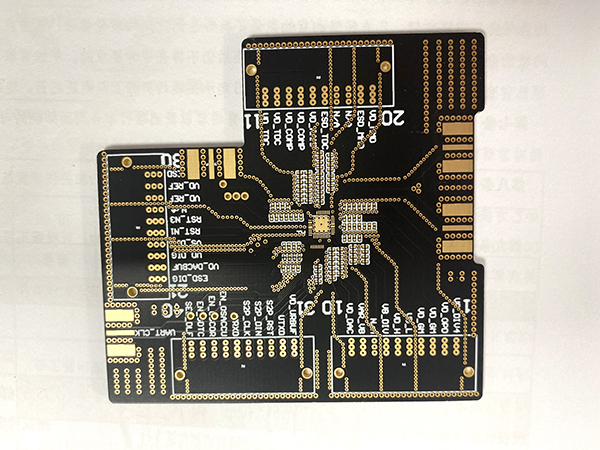

領智電路工藝生產團隊在鎳鈀金PCB加工方面有較為豐富的經驗，可為客戶提供各類芯片鍵合鎳鈀金線路板，可制作雙面鎳鈀金電路板，四層鎳鈀金PCB板，HDI鎳鈀金線路板，支持ENEPIG樣品PCB打板，大中小批量生產加工制作。
