我們在加工印刷電路板的時候，常會采用很多種表面處理工藝，像一些簡單的單雙面電路板，采用的表面處理工藝大部分是噴錫或者OSP比較多，四層及以上的印刷電路板采用的沉金工藝比較多，所以PCB打樣時采用的表面處理方式有所差異，各表面處理方法均有其獨特的特點，以化學銀為例，它的制程極其簡單，推薦在無鉛焊接以及SMT貼片使用，尤其對于精細的線路效果更佳，最重要的是使用化學銀進行表面處理，會極大的降低整體費用，成本較低。今天我們來介紹下PCB打樣的幾種常見表面處理方式。
1. 噴錫
噴錫是PCB打樣早期常用的處理方法，現在分為有鉛噴錫和無鉛噴錫。噴錫的優點是電路板完成后，銅表面完全的潤濕了，焊接前完全覆蓋了錫，適合無鉛焊接，工藝成熟成本低，適合目視檢查和電測，也屬于優質可靠的PCB打樣處理方式之一。
2. 沉金
沉金也就是化學鎳金，沉金使用的是軟金，沉金是應用比較大的一種PCB打樣表面處理工藝，鎳層是鎳磷合金層，依據磷含量分為高磷鎳和中磷鎳，應用方面不一樣，這里不介紹其區別?；嚱鸬膬?yōu)點適合無鉛焊接，表面非常平整，適合SMT貼片，適合電測試，適合開關接觸設計，適合鋁線綁定工藝，抵抗環境攻擊強。
3. 鍍金

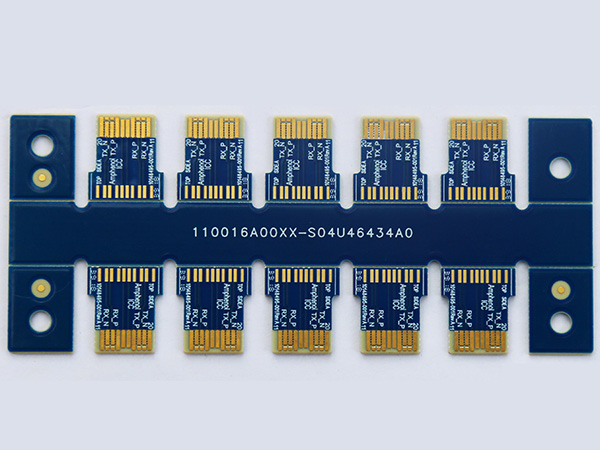

鍍金也就是電鍍鎳金，鍍金使用的是硬金，硬金常用在金手指上，也就是接觸連接設計。電鍍鎳金在IC載板（比如PBGA）上應用比較多，主要適用金線和銅線綁定工藝，電路板的金手指區域需要額外做導電線出來才能電鍍，電鍍鎳金在PCB打樣領域的優點就是適合接觸開關設計和金線綁定，適合電測試。
4. 鎳鈀金
鎳鈀金現在逐漸開始在PCB打樣領域開始應用，之前在半導體上應用比較多。適合金，鋁線綁定工藝，表面處理用鎳鈀金的電路板優點是適合在IC載板上應用，適合金線綁定和鋁線綁定工藝，適合無鉛焊接。與ENIG相比，沒有鎳腐蝕(黑盤)問題，成本比ENIG和電鎳金便宜，適合多種表面處理工藝并存的電路板。
