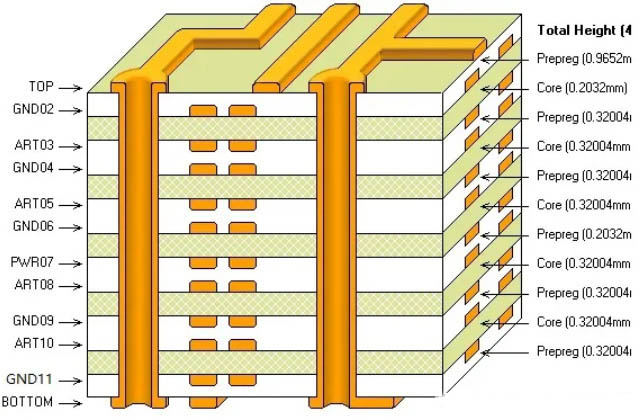

多層電路板是指用上了更多單面板或雙面板布線的電路板，用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷電路板，通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層電路板，也稱為多層電路板。多層PCB在通訊、醫療、工控、安防、汽車、電力、航空、軍工、計算機周邊等領域中做為“核心主力”。那么，多層電路板PCB打樣生產難點有哪些呢？
1. 內層線路制作難點
多層板PCB有高速、厚銅、高頻、高Tg值各種特殊要求，對內層布線和圖形尺寸控制的要求越來越高。例如內層有非常多阻抗信號線的ARM開發板，要保證阻抗的完整性增加了內層線路生產的難度。內層信號線多，線的寬度和間距基本都在4mil左右或更??；板層多芯板薄生產容易起皺，這些因素會增加內層的生產成。建議：線寬、線距設計在4/4mil以上（多數工廠生產沒有難度）。
2. 內層之間對位難點
多層板層數越來越多，內層的對位要求也越來越高。菲林受車間環境溫濕度的影響會有漲縮，芯板生產出來會有一樣的漲縮，這使得內層間對位精度更加難控制。這點可以交給放心工廠，領智電路管控！
3. 壓合工序的難點
多張芯板和PP（版固化片）的疊加，在壓合時容易出現分層、滑板和汽包殘留等問題。在內層的結構設計過程，應該考慮層間的介電厚度、流膠流、板材耐熱等個方面因素，合理設計出對應的壓合結構。
建議：保持內層鋪銅均勻，在大面積無同區鋪銅平衡同PAD。
4. 鉆孔生產的難點
多層板采用高Tg或其他特殊板材，不同材質鉆孔的粗糙度不一樣，增加了去除孔內膠渣的難度。高密度多層板孔密度高，生產效率低容易斷刀，不同網絡過孔間，孔邊緣過近會導致CAF效應問題。建議：不同網絡的孔邊緣間距≥0.3mm。
