PCB線路板短路的原因分析？

發布日期：2020-07-21 20:31瀏覽次數：

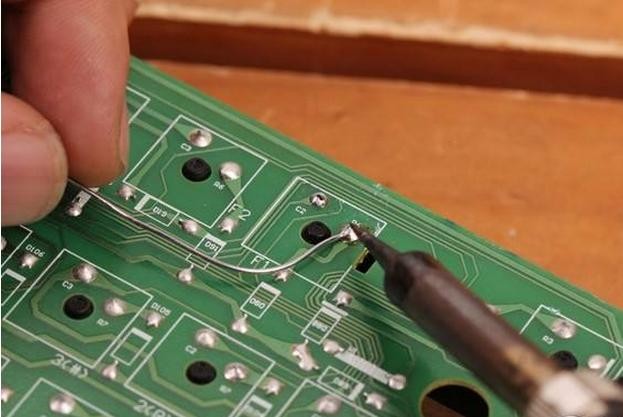

PCB線路板短路是各印刷電路板生產廠家?guī)缀趺刻於紩?huì)遇到的問題，也是一個比較難解決的問題，對此問題改善得好或壞，直接關系到生產成本的低或高，也是關系到成品合格率的問題。PCB板在設計和生產的過程中總會遇到各種各樣的問題，線路短路這是直接造成PCB板無法工作的常見故障之一，而造成這種問題的原因有很多，下面我們就PCB板在設計過程中容易出現線路短路現象的原因進行逐一分析介紹？

1. 造成PCB短路的最大原因，是焊墊設計不當，此時可以將圓形焊墊改為橢圓形，加大點與點之間的距離，防止短路。

2. PCB零件方向的設計不適當，也同樣會造成板子短路，無法工作。如SOIC的腳如果與錫波平行，便容易引起短路事故，此時可以適當修改零件方向，使其與錫波垂直。

3. 還有一種可能性也會造成PCB的短路故障，那就是自動插件彎腳。由于IPC規定線腳的長度在2mm以下及擔心彎腳角度太大時零件會掉，故易因此而造成短路，需將焊點離開線路2mm以上。

除了上面提及的3種原因之外，還有一些原因也會導致PCB板的短路故障，例如基板孔太大、錫爐溫度太低、板面可焊性不佳、阻焊膜失效、板面污染等，都是比較常見的故障原因，工程師可以對比以上原因和發生故障的情況逐一進行排除和檢查。領智電路專業提供PCBA電路板一站式服務，您有任何關于印刷電路板的咨詢，歡迎您的來電咨詢。
