軟硬結合板即是FPC和PCB結合的一種印刷電路板，在設計方面與軟板設計和硬板設計有很大區別。剛?cè)峤Y(jié)合板在設計方面比傳統意義的PCB設計要復雜得多，并且，需要注意的地方也特別多。特別是剛撓過渡區域，以及相關的走線，過孔等設計方面，都需要遵循相應的設計規則的要求。領智電路是專業提供2-16層軟硬結合板的廠家，歡迎有需要的朋友咨詢我們？
1. 過孔位置

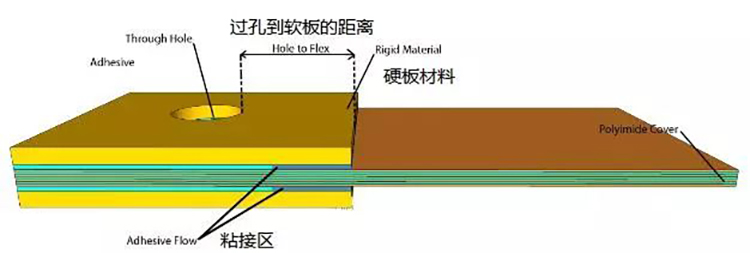

在動態使用情況下，特別是經常對軟板進行彎折的時候，軟板上的過孔是盡量需要避免的，這些過孔很容易被損壞折裂。不過在軟板上的加強區域還是可以打孔的，但也要避開加強區域的邊沿線附近。因此，在軟硬結合板設計中打孔的時候要避開結合區域一定的距離。如上圖。
軟硬結合板的過孔設計規范是對于過孔與軟硬結合區的距離要求，設計上需遵循的規則為：應保存至少50mil的距離，高可靠性應用場合要求至少70mil。絕大多數加工廠家不會接受低于30mil的極限距離。此為軟硬結合板中最重要的一條設計規則必須遵守。
2. 焊盤和過孔的設計
焊盤和過孔在符合電氣要求的情況下，贏取最大值，焊盤與導體之間連接處采用圓滑的過渡線，避免直角。獨立的焊盤應加盤趾，以加強支撐作用。在軟硬結合板設計中，過孔或焊盤很容易被損壞。要減少這種風險需要遵循的規則：焊盤或過孔的助焊層露銅圈，越大越好。過孔走線盡量添加淚滴，增加機械支撐作用。
3. 走線設計
在FPC區域若有不同層上的走線，盡量避免一根線在頂層，另一根線在底層它的相同路徑。這樣在軟板彎折的時候，上下兩層的走線銅皮的受力不一致，容易造成線路的機械損壞。而應該錯落開來，將路徑交叉排列。在FPC區域的走線設計要求最好走圓弧線，而非角度線。與PCB區域的建議相反。這樣可以保護柔性板部分線路在彎折時不易折損。線路也要避免突然的擴大或縮小，粗細線之間采用淚滴形弧線連接。
4. 鋪銅設計
對于增強柔性板的靈活彎折來講，鋪銅或平面層最好采用網狀結構。但是對于阻抗控制或其他的應用來講，網狀結構在電氣質量上又差強人意、所以，設計師在具體的設計中需要根據設計需求兩害取其輕合理判斷，是使用網狀銅皮還是實心銅。不過對于廢料區，還是盡可能設計多的實心鋪銅。
5. 鉆孔與銅皮的距離
這個距離是指一個孔與銅皮之間的距離，我們叫孔銅距。FPC與PCB所用材料不同，以至于太緊的孔銅距離很難處理。一般的說，標準的孔銅距應該是10mil。對于剛?cè)峤Y(jié)合區來說，最重要的兩個距離一定不能忽視。一個是這里所說的孔銅距，遵循10mil的最低標準。另一個是之前所說的孔到軟板邊沿的距離，一般推薦50mil。
