PCB設計使用的過孔類型有哪些？

發布日期：2020-10-08 09:16瀏覽次數：

過孔是多層PCB設計中的一個重要因素，一個過孔主要由三部分組成，分別是孔、焊盤區和POWER 層隔離區。過孔的工藝過程是在過孔的孔壁圓柱面上用化學沉積的方法鍍上一層金屬，用以連通中間各層需要連通的銅箔，而過孔的上下兩面做成普通的焊盤形狀，可直接與上下兩面的線路相通，也可不連。過孔可以起到電氣連接，固定或定位器件的作用。那么，PCB設計使用的過孔類型有哪些呢？

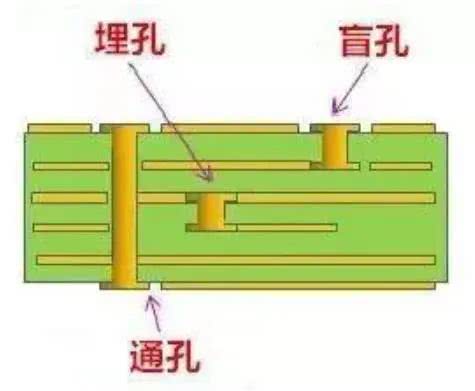

過孔一般分為三類：通孔、盲孔和埋孔。盲孔：指位于PCB線路板的頂層和底層表面，具有一定深度，用于表層線路和下面的內層線路的連接，孔的深度與孔徑通常不超過一定的比率。埋孔：指位于PCB線路板內層的連接孔，它不會延伸到線路板的表面。通孔：這種孔穿過整個PCB線路板，可用于實現內部互連或作為元件的安裝定位孔。由于通孔在工藝上更易于實現，成本較低，所以一般PCB線路板均使用。

盲孔與埋孔兩類孔都位于PCB線路板的內層，層壓前利用通孔成型工藝完成，在過孔形成過程中可能還會重疊做好幾個內層。當然也有的PCB線路板在設計中使用以上三種類型過孔，就是HDI埋盲孔板的設計，通常只有高端產品才會使用這種設計，這種板生產難度比較大，能夠生產的廠家是少之又少。領智電路是專業生產印刷電路板的廠家，我們目前可以生產一階HDI埋盲孔PCB。
