PCB阻抗板制造中，阻抗值能否達到客戶要求是阻抗板制作成敗的關鍵?？蛻魧?strong>PCB阻抗控制要求越來越嚴，而阻抗管控數目也原來越多，如何快速，準確地進行阻抗設計，是設計人員非常關注的一個問題。阻抗設計在PCB設計中顯得越來越重要，在PCB高速設計流程里，阻抗計算就是萬里長征的第一步。那么，你知道PCB設計任何計算阻抗嗎?下面我們簡單總結一下關于計算阻抗時需要注意的細節，幫助大家提高計算效率。
1. 線寬寧愿寬，不要細
因為制程里存在細的極限，寬是沒有極限的，后期為了調阻抗而把線寬調細并碰到極限時那就麻煩了，導致要么增加成本，要么放松阻抗管控。
2. 整體呈現一個趨勢
設計中可能有多個阻抗管控目標，那么就整體偏大或偏小，不要出現不同步偏大偏小的情況。
3. 考慮殘銅率和流膠量
當半固化片一邊或兩邊是蝕刻線路時，壓合過程中膠會去填補蝕刻的空隙處，這樣兩層間的膠厚度時間會減小。殘銅率和流膠量計算不準，新材料的介電系數和標稱不一致，就可能出現信號完整性問題。
4. 指定玻布和含膠量
不同的玻布，不同含膠量的半固化片或芯板的介電系數是不同的，即使是差不多高度的也可能是3.5和4的差別，這個差別可以引起單線阻抗3ohm左右的變化。

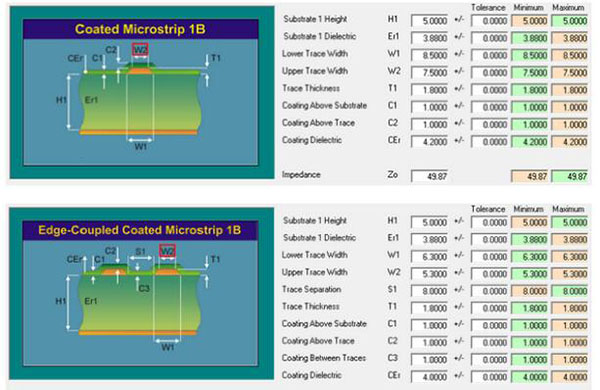

阻焊對阻抗也有影響，只是由于阻焊層貼在介質上，導致介電常數增大，將此歸于介電常數影響，阻抗值大約會相應減少4%。影響PCB線路板阻抗的因素可以點擊進一步了解。PCB線路板的競爭越來越激烈，樣品交期越來越短，阻抗設計在制前工作中占了很大的比例，如何縮短阻抗制作時間，做出滿足客戶要求的阻抗匹配，是制前部必需考慮的一個問題。
