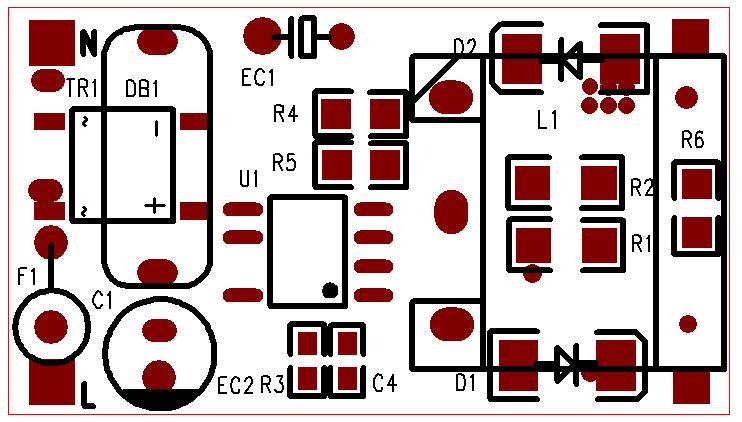

印刷電路板的絲網印刷層是文字層,它的作用是方便電路的安裝和維護,在印刷電路板的上下表面印刷所需的標志圖案和文字代碼,如元器件標簽和標稱值、元器件外形和廠家標識、生產日期等。正確的網印層字符布局原則是“無歧義、無針腳、美觀大方”。這是為了方便電路的安裝和維護,在印版的上下表面印刷所需要的標志和文字編碼的特殊層。那么,PCB加工中的絲網印刷的規格和要求是哪些呢?接下來就和領智電路小編一起詳細了解一下絲網印刷的規格和要求。
1. 為方便印刷電路板的貼片組裝,所有部件的安裝孔和定位孔均有相應的絲印標簽,印刷電路板上的安裝孔用絲印H1和Hn識別。
2. 絲印字符按從左到右或者從下到上的順序顯示,對于極性器件,如電解電容和二極管,請確保各功能單元的方向一致。
3. 錫焊盤或要襯錫的錫槽上無絲印,安裝后設備位置號不應被設備堵塞。
4. 為了保證印刷電路板的焊接可靠性,要求印刷電路板的焊盤上不存在絲網印刷。
5. 有極性元器件其極性在絲印圖上表示清楚,極性方向標記就易于辨認。
6. PCB光繪文件的張數正確,每層應有正確的輸出,并有完整的層數輸出。
7. PCB上器件的標識符必須和BOM清單中的標識符號一致。
8. 有方向的接插件其方向在絲印上表示清楚。
9. PCB上應有條形碼位置標識在PCB板面空間允許的情況下,PCB上應有42*6 的條形碼絲印框,條形碼的位置應考慮方便掃描。
