PCB加工中采用陰陽拼板的好處有哪些？

發布日期：2022-03-14 10:33瀏覽次數：

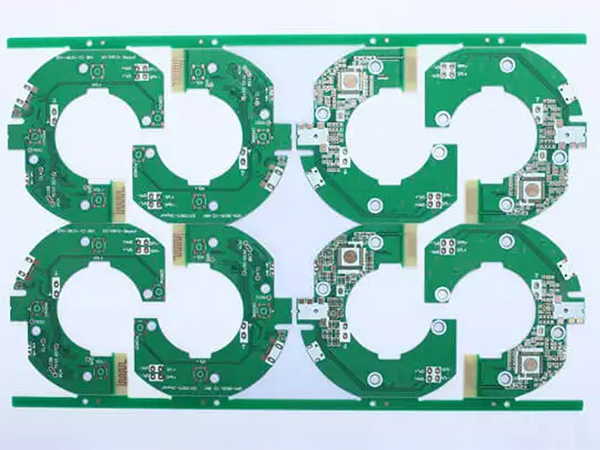

在PCB加工過程中我們首先要做的就是要拼板，但是拼板的方式有很多種，其中有一種叫陰陽拼板。有兩種類型的陰陽板，一種是正反面顛倒的，有一片板子的第一面與第二片板子的第二面呈出現在拼板的統一面上，另一種是所有的的拼板都在一面但左右顛倒的陰陽板。那么，PCB加工中采用陰陽拼板的好處有哪些呢？

1. 可充分利用SMT長線的優勢以達到更大的打件效率，一條SMT貼片的整體效率好不好，只要簡單地看有沒有機器在空等就可以判斷了，如果可以作到完全沒有機器空載的時間，那我們就可以說這條SMT貼片線的效率達到100%。

2. 可以節省空板浪費的空間，也就是提高拼板的使用效率，節省金錢，針對一些不是方正外形的電路板進行陰陽板的拼板設計，可以有機會多擠進1-2塊電路板于同一片電路基板中，這樣就可以提高板材的使用效率。

3. 以便PCB廠家電鍍，一般若是線路板一邊的銅皮較多，而另一邊銅皮較少，而客戶又不允許在板內增加銅皮的基礎上，線路板廠為達到電鍍的平衡性會將板子進行陰陽拼板設計。

陰陽拼版常見的有兩個好處分別是節省空間和生產起來比較方便，比如現在有一款形狀是半圓的板，這樣的板子采用陰陽拼版，生產起來比較方便，兩個半圓陰陽拼版就組成一個圓形，板子直接從工作板上鑼出來，然后拿去V-CUT一下就可以了，比較節省時間，生產比較快，交期也比較快！領智電路是專業生產銷售印刷電路板的廠家，產品類型包括單雙面板、多層電路板、厚銅電路板、高頻電路板和軟硬結合板。
