沉金電路板和金手指電路板的區別

發布日期：2020-11-16 21:20瀏覽次數：

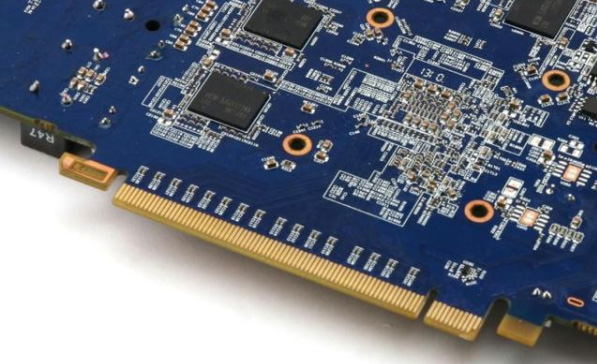

什么是沉金電路板？電路板上的銅焊盤在空氣中容易氧化，造成吃錫不良或接觸不良，所以需要對銅焊盤進行表面處理，沉金是表面處理的一種方式，是通過化學反應在銅表面覆蓋上一層金，又叫化金。什么是金手指電路板？顧名思義就是電路板上設計有金手指，用于插入卡槽，與卡槽內金屬?gòu)椈善佑|導通的類似手指排列的焊盤，因這類設計對焊盤表面耐磨性和導電性有較高要求，故會在焊盤表面鍍上一層鎳和一層金，所以通稱為金手指。

金手指我們說的直白些，就是黃銅觸點，也可以說是導體。多用于板卡、LCD連接、內存條等。詳細說就是因?yàn)榻鸬目寡趸詷O強，而且傳導性也很強，所以在手指與插槽相連接的部件鍍上金，所有信號都通過金手指來傳送的。因?yàn)榻鹗种赣杀姸嗟狞S色導電觸片組成，其表面鍍金而且導電觸片排列像手指狀，因而得名。金手指最主要的作用是連接，所以它必須要具良好的導電性能、耐磨性能、抗氧化性能、耐腐蝕性能。

那么沉金電路板與金手指電路板的區別呢？簡單區分就是沉金是電路板的一種表面處理工藝，而金手指是電路板上擁有信號連接和導通的部件。沉金這種表面處理方式普遍應用于按鍵板，金手指板等電路板，因?yàn)榻鸬膶?dǎo)電性強，抗氧化性好，使用壽命長。金手指電路板通常采用沉金+鍍金手指工藝制作的話，這樣制作的目的是焊接就會非常的好，電路板的性能也會很穩定，焊盤會更加堅固，不會出現焊盤脫落，且不會出現接觸不良和短路的現象。
