電路板組裝

筋膜槍PCBA電路板方案

發布日期：2021-05-20 09:05瀏覽次數：

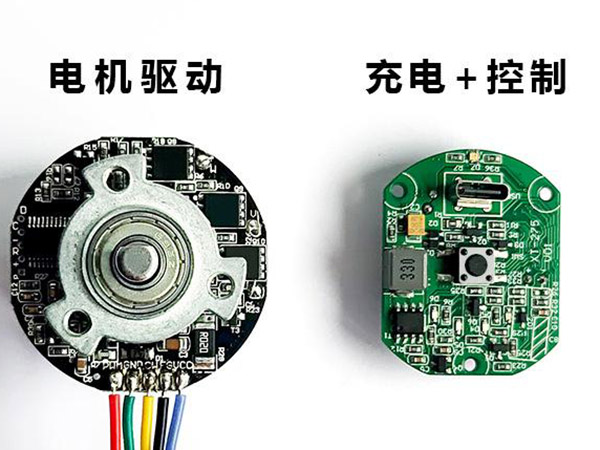

筋膜槍也稱深層肌筋膜沖擊儀，它是一種軟組織康復工具，利用其內部特制的高速電機來帶動“槍頭”，產生高頻的震動作用到肌肉深層，達到減少局部組織張力、緩解疼痛、促進血液循環等作用。筋膜槍PCBA電路板方案由馬達+主控+鋰電充電三個部分組成，領智電路是一家專業提供筋膜槍PCB制作，筋膜槍PCB加工，筋膜槍PCB打樣，筋膜槍電路板線路板SMT貼片加工等相關服務的生產廠家。

筋膜槍PCBA控制電路板的功能：

1. 驅動 DC24 無刷電機，可以通過線性進行調速。

2. 供電方式采用6串18650鋰電池組，22.2 v/1600mah，具有過充、過放保護。

3. 充放電數碼管實時監控和顯示電量。

4. 設置管理三個學生觸摸控制按鍵，電源鍵（中間），遞增鍵+（左邊），遞減鍵-（右邊）；加減鍵，按一下，可以進行加減 1，長按或者可以通過快速發展增加或減小。

5. 設置兩級撥動開關ON、OFF，開關置于ON或OFF均可正常充電；開關ON，觸摸電源鍵即可正常工作，可通過增減檔實現調速。

6. 面板兩組數字管顯示屏，左側顯示速度齒輪（00至30），右側顯示功率（01至99），數字管增減單位1。

7. 充電時，左側數碼管顯示充電狀態（類似于運行中的燈籠），右側顯示實時充電量，當電池充滿時，充電狀態停止，右側顯示99。
